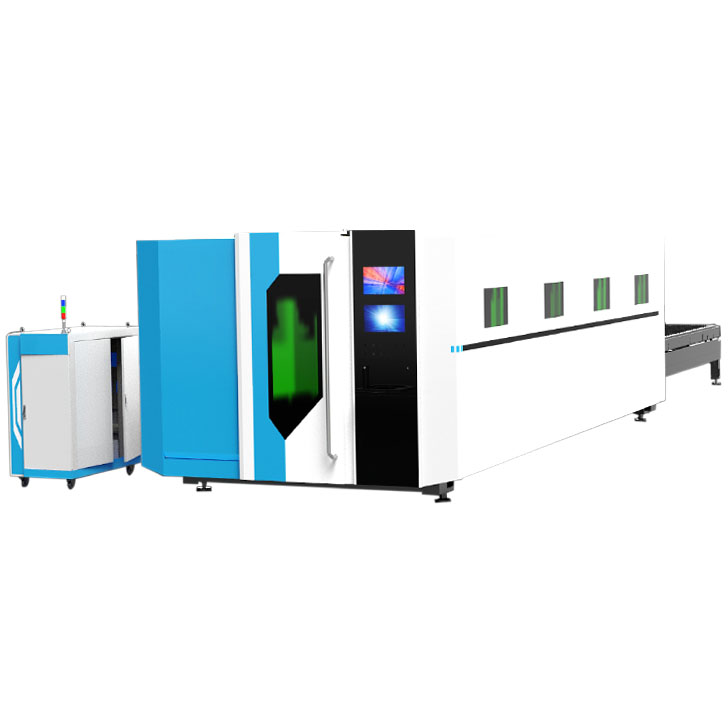

Die Standard-Glasfaser-Laserschneidmaschine CJ-6022-6000W besteht hauptsächlich aus Laserstromversorgung, Laseranzeigesystem, optischem System und Kühlsystem, Laserschneidkopf, CNC-Arbeitstisch, Materialtisch, Steuerungssystem und Schneidsoftware, koaxialem Hilfsgassystem, Werkzeugmaschinenzubehör usw.
Produktmerkmale:
1. Portal-Doppelantriebsstruktur, sanfte und zuverlässige Bewegung;
2. Unabhängiges Forschungs- und Entwicklungsdesign, Herstellung des Werkzeugmaschinenbetts, spezielle Verarbeitungstechnologie, Werkzeugmaschinenpräzision, stabil und zuverlässig, lange Lebensdauer;
3. Präzisions-Zahnstangenantrieb mit schnellem Ansprechverhalten und hochpräzisem Servomotor;
4. Faserlaser in internationaler Spitzenqualität, langjähriger industrieller Einsatz, lange Lebensdauer, wartungsfrei, stabil und zuverlässig;
5. Hochpräziser Laserschneidkopf, importierte optische Linsen, auf Feinabstimmung ausgerichtet, bequeme Einstellung, perfekter Schnitt;
6. Ein kapazitiver Höhenregler mit doppelter Regelung, geringe Anforderungen an das Stahlblech, stabile und zuverlässige Schnittqualität;
7. CNC-System ist übersichtlich und einfach zu bedienen, geringe Anforderungen an den Bediener;
8, Schneiden von Grafikeingaben in mehreren Formaten, leistungsstarke Funktion zum Zeichnen und Bearbeiten von Grafiken;
9, Spezielle Schneidsoftware, Experten für Schneidetechnologie, Datenabruffunktionen;
10, Hilfsschiebevorrichtung für die Zuführung, automatisches Betankungssystem
Parameters
No. | Name | Parameter | Unit | |
1 | Cutting size | 2200×6000 | mm | |
2 | X axle | 6000 | mm | |
3 | Y axle | 2200 | mm | |
4 | Z axle | 80 | mm | |
5 | X、Y axle positioning accuarcy | ±0.05 | mm/m | |
6 | Repeat positioning accuarcy | X axle | ±0.05 | mm |
Y axle | ±0.05 | mm | ||
7 | Max. idle speed of the machine | 80 | m/min | |
8 | Max. load of cutting table | 2900 | Kg | |
9 | IPG-6000W max. cutting thickness for carbon steel | 0.5-22 | mm | |
10 | IPG-6000W max. cutting thickness for stainless steel | 0.5-14 | mm |
2、Max Cutting Thickness
Material thickness （mm） | Material | Max cutting thickness (m/min) | Auxiliary gas |
1 | Mild steel | 8.0-12.0 | Oxygen |
2 | 6.0-7.5 | ||
3 | 3.8-5.0 | ||
4 | 3.5-4.5 | ||
5 | 3.0-3.8 | ||
6 | 2.6-3.2 | ||
8 | 2.0-2.5 | ||
10 | 1.8-2.1 | ||
12 | 1.0-1.5 | ||
16 | 0.7-0.85 | ||
20 | 0.6-0.75 | ||
22 | 0.55-0.65 | ||
1 | Stainless Steel | 45.0-55.0 | Nitrogen/oxygen |
2 | 18.0-27.0 | ||
3 | 10.0-15.0 | ||
4 | 5.0-7.5 | ||
5 | 4.0-5.0 | ||
6 | 3.0-4.0 | ||
8 | 1.5-2.6 | ||
10 | 0.7-1.3 | ||
12 | 0.7-0.9 | ||
14 | 0.3-0.5 | ||
1 | Aluminum | 35.0-40.0 | Nitrogen |
2 | 13.0-22.0 | ||
3 | 7.0-13.0 | ||
4 | 4.0-5.5 | ||
5 | 3.0-4.0 | ||
6 | 2.2-3.5 | ||
8 | 0.9-1.6 |
